Автоматическое зарядное устройство для свинцовых аккумуляторных батарей
В настоящем руководстве по эксплуатации приняты следующие сокращения:
АЗУ – автоматическое зарядное устройство; АБ – аккумуляторная батарея; ПУЭ – правила устройства электроустановок; IP – International Protect; А – Ампер; ч – час; В – Вольт; Вт – Ватт; Н – ньютон; КИП – контрольно-измерительные приборы; ЭДС – электродвижущая сила.
НАЗНАЧЕНИЕ
АЗУ предназначено для восстановления заряда и поддержания в рабочем состоянии свинцовых АБ, с ёмкостью от 1,2 Ач и выше с номинальным напряжением 12 Вольт в автоматическом режиме.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр
Значение
1
Диапазон напряжения питающей сети, В
220±510%
2
Частота питающей сети, Гц
50±1
3
Максимальная потребляемая мощность в режиме холостого хода, ВА, не более
15
4
Максимальная потребляемая мощность в режиме короткого замыкания выхода, ВА, не более
100
5
Максимальная выходная мощность, Вт, не менее
40
6
Выходное напряжение в режиме холостого хода, В
13,6±0,25
7
Максимальный выходной ток при зарядке АБ, А, не более
8,5
8
Вид нагрузки
активно – емкостная
9
Диапазон рабочих температур, °С
–40...+50
10
Диапазон относительной влажности, %, без конденсата влаги
40…98
11
Диапазон атмосферного давления, кРа (мм рт. ст.)
84…106 (630…800)
12
Габаритные размеры
180x140x140
13
Масса, кг, не более
4,5
14
Степень защиты устройства от внешних воздействий
IP44

КОМПЛЕКТНОСТЬ

Наименование
Количество, шт.
1
Блок АЗУ
1
2
Паспорт
1
3
Руководство по эксплуатации
1

РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Ресурс на АЗУ устанавливается 45000 часов с момента ввода изделия в работу при соблюдении условий эксплуатации и правил хранения.
Срок службы изделия устанавливается 5 лет, при номинальных режимах эксплуатации.
АЗУ должно храниться в сухом отапливаемом помещении в интервале температур +5…+40 °С в упаковке изготовителя и относительной влажности воздуха не более 80%, при отсутствии в окружающей среде кислотных и других агрессивных примесей, которые могут повлечь за собой выход из строя изделия.
Предприятие гарантирует бесперебойную работу изделия в течение 12 месяцев со дня передачи его потребителю. Гарантийный ремонт производится в случае выхода из строя АЗУ по вине изготовителя. Гарантийный ремонт АЗУ не производится в случае механических, электрических и других видов повреждений изделия и выхода его из строя по причине не соблюдения потребителем правил хранения и эксплуатации, приведённых в данном паспорте и руководстве по эксплуатации.

ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Изделие должно эксплуатироваться в соответствии с ПУЭ. Запрещается прикладывать к электрическим шнурам усилие более 10 Н при растяжении.

ИНСТРУКЦИЯ ПО МОНТАЖУ, ПУСКУ ИЗДЕЛИЯ

Извлечь изделие из тары производителя. Произвести заземление устройства в соответствии с ПУЭ. Подсоединить АЗУ к АБ путём присоединения клеммы “+” устройства к выводу “+” АБ, и клеммы “–” устройства к выводу “–” АБ. Включить устройство в сеть 220 Вольт посредством сетевого шнура.

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

АЗУ обеспечивает восстановление заряда и поддержание в рабочем состоянии АБ в соответствии с вольтамперной характеристикой показанной на рисунке 1. При достижении напряжения 13,6 В устройство переходит в режим компенсации тока саморазрядки АБ. За счёт этого можно поддерживать готовность АБ к работе сколь угодно долгое время, ограниченное лишь её ресурсом службы. Также допустима работа АБ без отключения от АЗУ. К АЗУ возможно подключать другие устройства номинальным напряжением 12 В и мощностью не более 40 Вт, например лампы накаливания. Следует иметь в виду, что АЗУ не имеет в своём составе фильтра выходного напряжения. Поэтому при использовании АЗУ для питания звуковоспроизводящей и другой аппаратуры необходимо убедиться, что в её состав входит фильтр напряжения. В противном случае питать такие устройства от АЗУ можно лишь совместно с АБ. При подключении АЗУ в соответствии с инструкцией раздела 6, следует иметь в виду, что после выполнения пункта 3, должен светиться зелёный световой указатель правильности подключения АБ. Если светиться КРАСНЫЙ указатель, то Вы НЕ ПРАВИЛЬНО подсоединили клеммы к АБ, следует поменять их местами. После выполнения пункта 4 раздела 6 должен светиться одновременно с зелёным жёлтый указатель наличия сетевого питания. В противном случае зарядка АБ происходить не будет. Проверьте исправность предохранителя, и наличие сетевого напряжения 220 В. Если светится только жёлтый указатель сетевого напряжения, то, возможно, что выход устройства коротко замкнут, либо повреждёна или глубоко разряжена АБ. По яркости зелёного светового указателя можно косвенно определить степень заряженности АБ, без использования КИП.
!!!Если АБ “КИПИТ”, срочно ОТКЛЮЧИТЕ её от АЗУ. Проверьте напряжение выхода АЗУ в холостом режиме. Если напряжение не соответствует13,6±0,25, обратитесь к изготовителю. Иначе один или несколько элементов АБ неисправны, либо подключаемая батарея имеет меньший номинал напряжения и соответственно её нельзя подключать к данному АЗУ.
Примечание. Нельзя допускать снижение ЭДС АБ менее 10,5 В, во избежание выхода из её строя. При напряжении свыше 12,5 В на выводах батареи её можно использовать для работы на импульсную нагрузку большой мощности, например, для запуска двигателей в автомобилях.

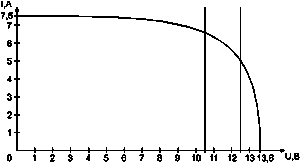

Вольтамперная характеристика АЗУ
